Detalhes do Produto
VBN é um único pistão agindo - vedação da haste (macma), a fim de ser utilizado tanto para aplicações e biela ..
VANTAGENS DO PRODUTO
APLICAÇÃO
Máquinas de construção, empilhadeiras, máquinas de moldagem por injeção, máquinas agrícolas, plataformas de carga e cilindros padrão
INSTALAÇÃO

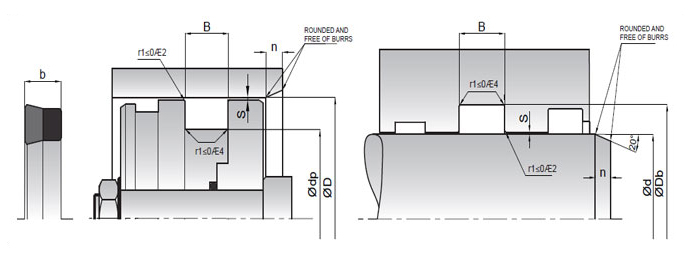

Facilmente montados em ranhuras fechadas de acordo com os valores mínimos de diâmetro que são dadas na tabela abaixo. É muito importante que as ferramentas de montagem deve ser de um material macio e não tem arestas vivas. Antes da instalação da VBN deve ser lubrificado com óleo do sistema.
| VALORES MÍNIMOS PARA ESCRITÓRIOS DIÂMETRO FECHADO | |||||||
| (D-d)/2 (mm) | 4 | 5 | 6 | 7.7 | 10 | 12.5 | 15 |
| dmin (mm) | 25 | 30 | 40 | 50 | 80 | 100 | 105 |
NOTAS: Os valores permissíveis de extrusão para VBN são dadas na tabela abaixo
| JOGOS DI'ESTRUSIONE ELEGÍVEIS Smax(mm) | |||
| t=(D-d)/2 | 150 Bar | 250 Bar | 400 Bar |
| t≤5 | 0.30 | 0.20 | 0.15 |
| t>5 | 0.35 | 0.25 | 0.20 |
Nota: A maior valor fenda de vedação que ocorrem no lado não pressurizado da vedação tem uma importância vital para a função do selo e, a este respeito, é muito importante utilizar o valor S mais baixo do que o indicado acima números.
| MATERIAL: PU 92 SH |
| CONDIÇÕES DE FUNCIONAMENTO | |||
| FLUIDOS | Mineral oils(DIN 51524) | HFA and HFB | HFC |
| TEMPERATURAS | -30°C +100°C | +5°C +50°C | -40°C +60°C |
| PRESSÃO | ≤400 Bar | ≤400 Bar | ≤400 Bar |
| VELOCIDADE | ≤0.5 m/sn | ≤0.5 m/sn | ≤0.5 m/sn |
Nota: Os dados acima são valores máximos e não podem ser usados ao mesmo tempo.
| SUPERFÍCIE RUGOSIDADE | Ra | Rmax |
| Superfície de vedação ØD-Ød | ≤0.4 μm | ≤3.2 μm |
| Base de dados do Groove ØDb-Ødp | ≤1.6 μm | ≤10 μm |
| Flancos do Groove B | ≤3.2 μm | ≤16 μm |
Nota: Recomenda-se a ter 50% a 90% do valor área de contato material da superfície de trabalho.
|
|||||||||||||||
|
|||||||||||||||
CB = Custom build (preço sob consulta)
* = item de estoque
Estoque = 0 (e isso não é um item de estoque* ou CB) -> valor mínimo deste produto € 10,00
|
|||||||||||
|
|||||||||||
