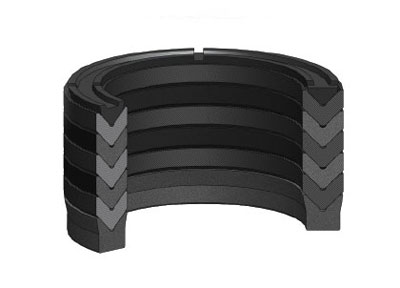

CH E7 es un niño de siete piezas conjunto de sellado de un solo efecto, que consta de una reforzada pressurering tela de algodón, uno supportring termoplástico, tres anillos de tela de algodón medias reforzadas, y dos anillos de caucho nitrilo medias elastomérica.

PRODUCT ADVANTAGES:

• Altura debido a la razón de ser usedin ranuras abiertas alojamiento del cierre ajustable.
• Funciones incluso con superficies pobres
• Sello robusto
• Fácil instalación y remoción
• Larga vida útil
• Capaz de trabajar hasta que el mantenimiento de la continuidad systemsbecause de la carcasa ajustable
• Muy buen rendimiento de sellado tanto en altas y bajas presiones

APLICACIÓN:

Utilizado sobre todo en las duras condiciones de trabajo, tales como: industria siderúrgica, minería, hidráulica marina, cortadores de chatarra y cilindros especiales donde las condiciones reales son difíciles de predecir.

INSTALACIÓN:

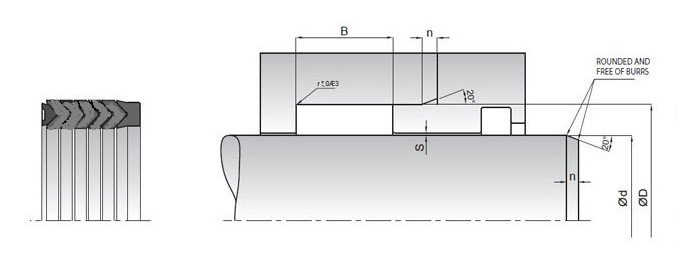

Para el montaje en el alojamiento, la ranura debe tener un espacio de 7,5% por encima del nivel del apilamiento. Si el apilado se utiliza en una carcasa cerrada, las partes separadas en un ángulo de 45 ° son a cortar. Al montar salto con un ángulo de 75 °. A muy altas presiones, la flexibilidad de la junta se puede establecer reduce significativamente. Esto podría causar una fricción excesiva y el desgaste y vibrar a bajas presiones. Herramientas de montaje If'm se utiliza el área de montaje no deberían tener bordes afilados. Antes de montar el CH E7, parte por parte para ser lubricado con sistema de aceite..

NOTA: Para aplicaciones especiales en las que se solicitan altas temperaturas, nuestra FPM chevronset está hecho de reforzada con una tela de algodón para el V-anillos, y el anillo de presión está hecho de una mezcla especial de PTFE. Valor S brecha sellado admisible no debe superar los 0,15 mm. Para diámetros interiores superiores a los 200 mm, los anillos en V medias están hechas de tela de algodón reforzado con material de NBR. Extra v-anillos se pueden utilizar según la aplicación.

Nota: Los valores dados son valores máximos y no deben darse en el sistema simultáneamente.

Nota: Es recomendable tener un valor de área de contacto supercial con el material entre un 50% y un 90%.
