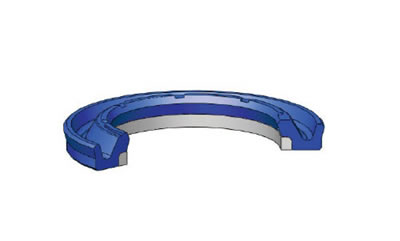

BUFFERSEAL Es una junta secundaria de dos piezas de simple efecto que consiste en una junta de estanqueidad diseñada para evacuar las presiones remolcadas y un anillo antiextrusión de termoplástico.

VENTAJAS DE ESTE PRODUCTO:

• ​No se forman presiones entre las juntas primaria y secundaria
• Alta resistencia al desgaste.
• Baja fricción.
• Amplia gama de dimensiones disponibles
• Alojamiento estrecho..
• Buena protección de la junta secundaria a los picos de presión.

APLICACIÓN:

Maquinaria de construcción, carretillas elevadoras, maquinaria de inyección de plástico, maquinaria agrícola, plataformas de carga ycilindros estándar.

MONTAJE:

Fácil de instalar en alojamientos cerrados. Herramientas de montaje If'm se utiliza el área de montaje no deberían tener bordes afilados. Antes de montar el BUFFERSEAL debe ser lubricado con sistema de aceite.

NOTAS: BUFFERSEAL siempre se utiliza en un sistema de sellado en combinación con el sello de ranura (VNI, VNI-L, etc), estas no están concebidos como un elemento de sellado principal. BUFFERSEAL reduce los picos de presión en sí mismo y lo que es importante, que protege el sello principal de las fluctuaciones de presión. Los valores de la brecha de sellado permisible de la junta de tampón se pueden encontrar en la siguiente tabla.



RANURA DE EXTRUSIÓN MÁXIMA      Smax(mm)
t=(D-d)/2	150 Bar	250 Bar	400 Bar
4.2	0.40	0.30	0.20
6.3	0.60	0.50	0.40

Nota: los valores de ranura de extrusión en el lado no presurizado de la
junta tienen una importancia vital en su funcionamiento y por ello es muy importante usar valores de “S” que estén por debajo de los máximos indicados en la tabla.

MATERIAL: PU 92 SH / POM



CONDICIONES DE TRABAJO
MEDIOS	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +100°C	+5°C +50°C	-30°C +40°C
PRESIÓN	≤400 Bar	≤400 Bar	≤400 Bar
VELOCIDAD	≤0.5 m/sn	≤0.5 m/sn	≤0.5 m/sn

Nota: Los valores dados son valores máximos y no deben darse en el sistema simultáneamente.

RUGOSIDAD DE LA SUPERFICIE	Ra	Rmax
Supercie de deslizamiento ØD-Ød	≤0.4 μm	≤3.2 μm
Fondo del alojamiento ØDb-Ødp	≤1.6 μm	≤6.3 μm
Laterales del alojamiento B	≤3.2 μm	≤16 μm

Nota: Es recomendable tener un valor de área de contacto supercial con el material entre un 50% y un 90%.
