Detalhes do Produto

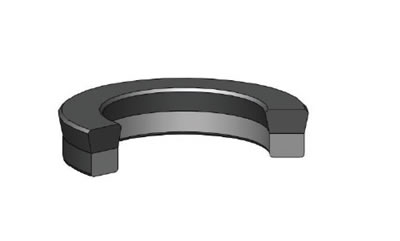

BN é uma única vedação da haste de atuação é fortalecer o tecido de algodão e borracha nitrílica vulcanizada formando um elemento de vedação integrante usado somente com o pistão aberto slot.
VANTAGENS DO PRODUTO
APLICAÇÃO
Cilindros hidráulicos ou mídia leve, hidráulica móvel e prensas
INSTALAÇÃO
A BN deve ser instalado em um assento aberto. É muito importante que as ferramentas de montagem deve ser de um material macio e não tem arestas vivas. Antes da instalação do elemento de vedação deve ser lubrificado com óleo do sistema.
NOTAS
Os valores máximos de extrusão de ranhura BN para vedação da haste do pistão é mostrado na tabela abaixo.
| De extrusão máxima GROOVE Smax(mm) | |||
| t=(D-d)/2 | 150 Bar | 250 Bar | 150 Bar |
| 0.20 | 0.10 | 0.10 | |
Nota: Os valores il più di estrusione grande presente opposto alla PRESSIONE sul lato tem uma vez Vitale importanza por Funzionamento della Tenuta il senso ed in questo è molto utilizzare um valores importantes inferiore di S
ai valori sopra indicati.
MATERIAL: NBR 80 SH / NBR TELA
| CONDIÇÕES DE FUNCIONAMENTO | |||
| FLUIDOS | Mineral oils(DIN 51524) | HFA and HFB | HFC |
| TEMPERATURAS | -30°C +105°C | +5°C +60°C | -40°C +60°C |
| PRESSÃO | ≤250 Bar | ≤250 Bar | ≤250 Bar |
| VELOCIDADE | ≤0.5 m/sn | ≤0.5 m/sn | ≤0.5 m/sn |
Nota: Os dados acima são valores máximos e não podem ser usados ao mesmo tempo.

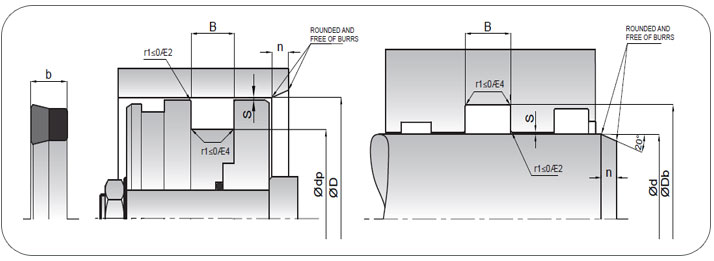

| SUPERFÍCIE RUGOSIDADE | Ra | Rmax |
| Superfície de vedação ØD-Ød | ≤0.4 μm | ≤3.2 μm |
| Base de dados do Groove ØDb-Ødp | ≤1.8 μm | ≤6.3 μm |
| Flancos do Groove B | ≤3.2 μm | ≤16 μm |
Nota: Recomenda-se a ter 50% a 90% do valor área de contato material da superfície de trabalho.
|
|||||||||||||||||||
|
|||||||||||||||||||
CB = Custom build (preço sob consulta)
* = item de estoque
Estoque = 0 (e isso não é um item de estoque* ou CB) -> valor mínimo deste produto € 10,00
|
|||||||||||
|
|||||||||||
