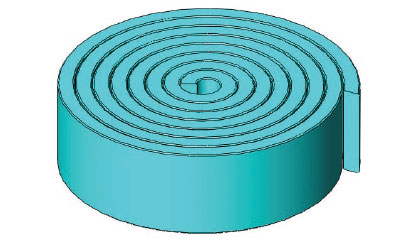

TG506 BLUE (STRIP TYPE 506)

product

 A TG 506 é uma régua de guia da haste de êmbolo concebido para ser utilizado em forma hidráulica sistemas

VANTAGENS DO PRODUTO

  • Capacidade de carga Médio
  • Capaz de trabalhar com lubrificação deficiente
  • Fricção mínima e sem stick-slip
  • Efeito maior absorção das cargas
  • Low friction , free of stick-slip
  • Capacidade de absorção partículas estranhas presentes no sistema

APPLICATION:

Máquinas de construção, guindastes, prensas de moldagem, controle e regulação de equipamentos, indústria química e cilindros padrão.

INSTALAÇÃO:

Facilmente instalado na sede em mano.E 'muito importante que as ferramentas de montagem deve ser de material macio e não têm bordas cortantes.
Antes da instalação do elemento de TG deve ser lubrificado com óleo do sistema.

NOTA: Aconselhamo-lo a cortar a fita para uso em um ângulo de 30 °.

O comprimento da tira pode ser calculada por meio da PI de fórmula:

Para uma circunferência pistão menos um vezes a espessura e.g.

  • Pistão diâmetro 100 milímetros = 100-2,5 = 97.5x3.1415 = 306 296 milímetros comprimento Comprimento = 30,63 centímetros

Para além de uma circunferência da haste de uma vezes a espessura e.g.

  • Haste de diâmetro de 100 mm = 100 + 2,5 = 102.5x3.1415 = 322,004 milímetros de comprimento Comprimento = 32.2 centímetros

Nota: Os valores permissíveis de fenda de vedação tira TG é indicada na tabela abaixo.

PERMITIDO GAP VEDAÇÃO
Espessura da secção transversal (mm) Smax (mm)
2.00 0.60
2.50 0.75
3.00 0.90
4.00 1.20

Nota: Se os maiores valores de diferença ocorre a vedação está no lado não pressurizado da vedação é de importância vital para a função do vedante, a fim de alcançar este objectivo, pelo valor-S é mais baixa do que os números acima.

MATERIAL: POLYESTER RESIN PTFE

PARÂMETROS DI'IMPIEGO
FLUIDOS Mineral oils      (DIN 51524) HFA and HFB HFC
TEMPERATURAS -40°C +120°C    -5°C +60°C -40°C +40°
STATIC PRESSÃO DE CONTATO ≤330 N/mm2 ≤330 N/mm2 ≤330 N/mm2

DYNAMIC  PRESSÃO DECONTATO

 ≤100 N/mm2 ≤100 N/mm2 ≤100 N/mm2
VELOCIDADE ≤1.0 m/s ≤1.0 m/s ≤1.0 m/s

Nota: Os dados acima são valores máximos e não podem ser usados ao mesmo tempo.

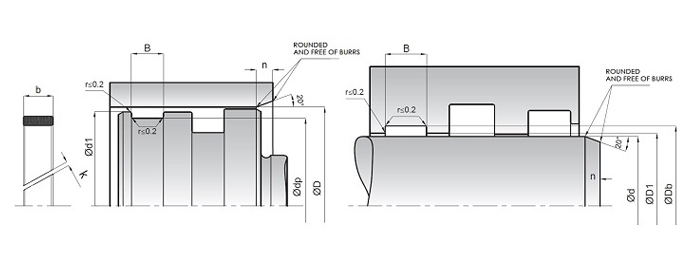

RIGIDEZ DA SUPERFÍCIE Ra Rmax
Superfície de deslizamento ØD-Ød ≤0.3 μm ≤2.5 μm
Fundo de Propriedade  ØDb- Ødp ≤1.6 μm ≤10 μm
Alojamento em Side  B ≤3.2 μm ≤12 μm

Nota: Recomenda-se a ter 50% a 90% do valor área de contato material da superfície de trabalho.

# Código Vota Nome Aplicação Material Pressão
(bar)		 Temperatura °C Velocidade de deslizamento (m/s)
an-eacute-is-guia/strip-type-506-355 TG506 BLUE TG506 BLUE (STRIP TYPE 506) STANG/ZUIGER WEARTECH 508 PHENOL RESIN POLYESTER FABRIC REINFORCED WITH PTFE -40°C +120°C 0.8
