Dettagli del Prodotto

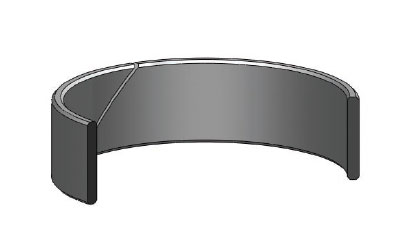

IDWR è un anello di guida che viene applicata per anello
VANTAGGI DEL PRODOTTO:
APPLICAZIONI:
Macchine da costruzione, gru, macchine per lo stampaggio a iniezione, macchine agricole, cilindri per medio basse condizioni di impiego.
INSTALLAZIONE:
Facilmente installabile in sedi chiuse a mano.E’ molto importante che gli attrezzi di montaggio siano realizzati con materiali morbidi e non abbiano bordi taglienti.
Prima dell’installazione IDWR la guarnizione deve essere lubrificata con olio di sistema.
NOTES: Anello di guida deve essere posizionato dove si ha un contatto diretto con i media. IDWR non è adatto per condizioni di lavoro asciutte. Superficie valore della pressione di contatto potrebbe cadere a causa l'aumento di temperatura.
| MATERIAL: POM 9902 (speciale riempito) |
| PARAMETRI D’IMPIEGO | |||
| FLUIDI | Mineral oils(DIN 51524) | HFA and HFB | HFC |
| TEMPERATURE | -30°C +125°C | +5°C +50°C | -30°C +40°C |
| CONTATTO PRESSIONE | ≤40 N/mm2 | ≤40 N/mm2 | ≤40 N/mm2 |
| VELOCITÁ | ≤1.0 m/s | ≤1.0 m/s | ≤1.0 m/s |
Nota: I dati sopra riportati sono valori massimi e non possono essere utilizzati allo stesso tempo
| RUGOSITÀ SUPERFICIALE | Ra | Rmax |
| Superficie di tenuta Ød | ≤0.4 µm | ≤4 μm |
| Interno sede ØD | ≤2.5 µm | ≤10 µm |
| Fianchi sede B | ≤3.2 µm | ≤15 µm |
Nota: La portanza misurata deve essere compresa tra il 50% fino ad un massimo del 90% della superficie di contatto.
|
|||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
|
|||||||||||
|
|||||||||||
