Dettagli del Prodotto

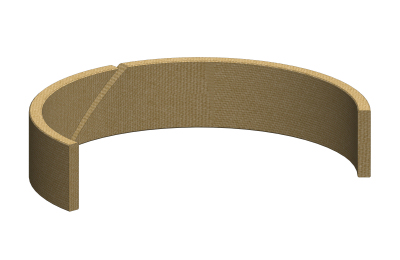

EDWR 506 è un pistone di guida asta progettato per l'uso in idraulica.
VANTAGGI DEL PRODOTTO
APPLICAZIONI:
Attrezzatura idraulica, industria mineraria, escavatori, presse idrauliche, cilindri per cilindri industriali e pneumatici.
INSTALLAZIONE:
EDWR 506 è montato facilmente in area da mano. È molto importante infatti, attrezzi di montaggio siano realizzati con materiali morbidi e non abbiano bordi taglienti. Prima di installare l'anello di guida deve essere oliato con olio di sistema.
ATTENZIONE: la guida deve essere posta in posizione diretta con i supporti. EDWR non è adatto per condizioni di lavoro secco. Il valore della pressione di contatto della superficie diminuirà a causa dell'allungamento della temperatura.
MATERIAL: RESINA POLIESTERE + PTFE
| PARAMETRI D’IMPIEGO | |||
| FLUIDI | Mineral oils(DIN 51524) | HFA and HFB | HFC |
| TEMPERATURE | -40°C +130°C | +5°C +60°C | -40°C +40°C |
| CONTATTO PRESSIONE DINAMICO | ≤120 N/mm2 | ≤120 N/mm2 | ≤120 N/mm2 |
| CONTATTO PRESSIONE STATICO | ≤320 N/mm2 | ≤320 N/mm2 | ≤320 N/mm2 |
| VELOCITÁ | ≤0.8 m/s | ≤0.8 m/s | ≤0.8 m/s |
Nota: I dati sopra riportati sono valori massimi e non possono essere utilizzati allo stesso tempo
| RUGOSITÀ SUPERFICIALE | Ra | Rmax |
| Superficie di tenuta ØD-Ød | ≤0.4 µm | ≤3.2 μm |
| Interno sede ØDb-Ødp | ≤1.6 µm | ≤10 µm |
| Fianchi sede B | ≤3.2 µm | ≤14 µm |
Nota: La portanza misurata deve essere compresa tra il 50% fino ad un massimo del 90% della superficie di contatto.
|
|||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
|
|||||||||||
|
|||||||||||
